光伏發電系統中，為了減少光伏組件與逆變器之間的連接線、方便維護、減少損耗、提高產品的安全性和可靠性，一般需要在光伏組件與逆變器之間增加匯流裝置。
       光伏匯流箱除了具有光伏匯流的功能外，同時還應該具有過流保護、過壓保護、防雷保護等一系列完善的保護功能。

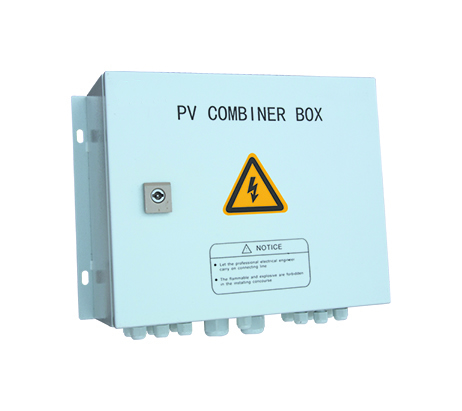

       本公司生產的光伏匯流箱具備了以上各種功能要求，與光伏并網、離網型逆變器配套使用可組成一套完整的光伏發電系統解決方案。
       選擇光伏匯流箱時，用戶可以根據后端逆變器的輸入電壓范圍、輸出功率大小，把一定數量的規格相同的光伏組件串聯、并聯組成光伏組件串并列接入光伏匯流箱（見圖1）進行匯流，然后經過斷路器控制和防雷器保護之后輸出給后級逆變器使用。

圖1 系統連接圖

主要特點：
 最多可接入4路光伏電池串列，單路輸入額定電流為15A；
 總輸出額定電流為60A，持續工作電壓為500VDC；
 單路光伏陣列加入高壓熔斷器保護；
 光伏專用高壓防雷器；
 高壓微型斷路器控制輸出；
 滿足室內、室外安裝的使用要求；
 遠程監控功能（選配）。

 技術數據
